一等無人航空機操縦士 学科試験 サンプル問題　計算問題の計算方法

2023年1月12日　 2023年3月24日　

無人航空機 操縦ライセンス制度 学科試験（一等）サンプル問題　計算問題の解説


※本番のCBT試験の画面上に表示される電卓機能を使用することが可能（電卓の持込は不可）
公開されているサンプル問題で、計算が必要な問題を実際に解いてみます。

問 題

飛行機が、飛行速度25m/s 、バンク角 30°で定常旋回した時の旋回半径として、正しいものを1つ選びなさい。
ただし、重力加速度は 9.8m/s2、tan 30°= 0.58とする。
a. 105m
b. 110m
c. 115m

回 答

飛行機が定常旋回した時の旋回半径を、求める問題です。

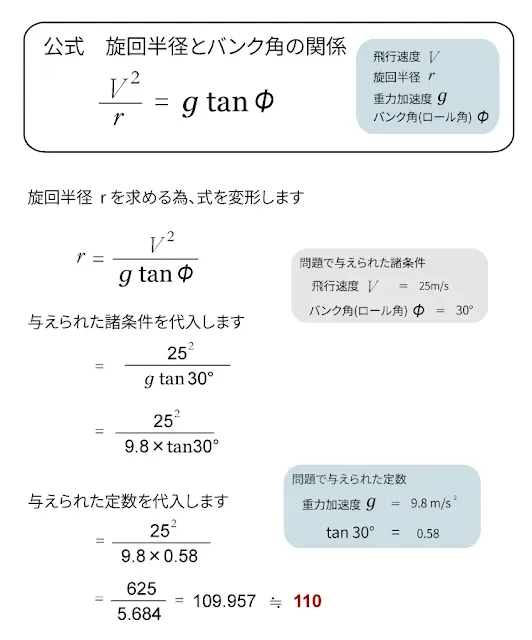

問題１の計算
したがって、答えは「b. 110m」です。




※本番のCBT試験の画面上に表示される電卓機能を使用することが可能（電卓の持込は不可）

問 題

使用周波数が2.4GHz、送信側と受信側の距離が1,600mの場合のフレネルゾーン半径の60%の値（m）として、次のうち最も適切なものを1つ選びなさい。
ただし、光速は3×108m/sとし、 √2=1.41、 √3 =1.73、 √5 =2.24、√7 =2.65を用いてもよい。
a. 4.2m
b. 4.6m
c. 5.0m

回 答

フレネルゾーン半径の60%の値を求める問題です。
「フレネルゾーンの半径を求める公式」を利用するため、与えられた周波数から波長を求めます。求めた波長をりようして「フレネルゾーンの半径を求める公式」で、フレネルゾーンの半径を求め、その半径の６割を求めます。

波長を求める際、注意が必要なのは、代入する周波数の単位です。与えられた周波数の単位は[GHz]ですが、通常、公式に利用されるのは、[Hz]ですので、ここでは「Ｇ（ギガ）」の値を考慮して代入する必要があります。
１[GHz]は１×109[Hz]です。ちなみに、１[MHz]は１×106[Hz]、１[kHz]は１×103[Hz]
表現される場合によって、2.4[GHz]と問われたり、2400[MHz]と問われたりする場合があるかもしれません。同じなのですが、計算プロセスが変化しますので注意が必要です。
また、マイクロ波の場合は波長を[m]から[cm]や[mm]へ変換して表現することもありますので。問題の単位には気を付けてください。

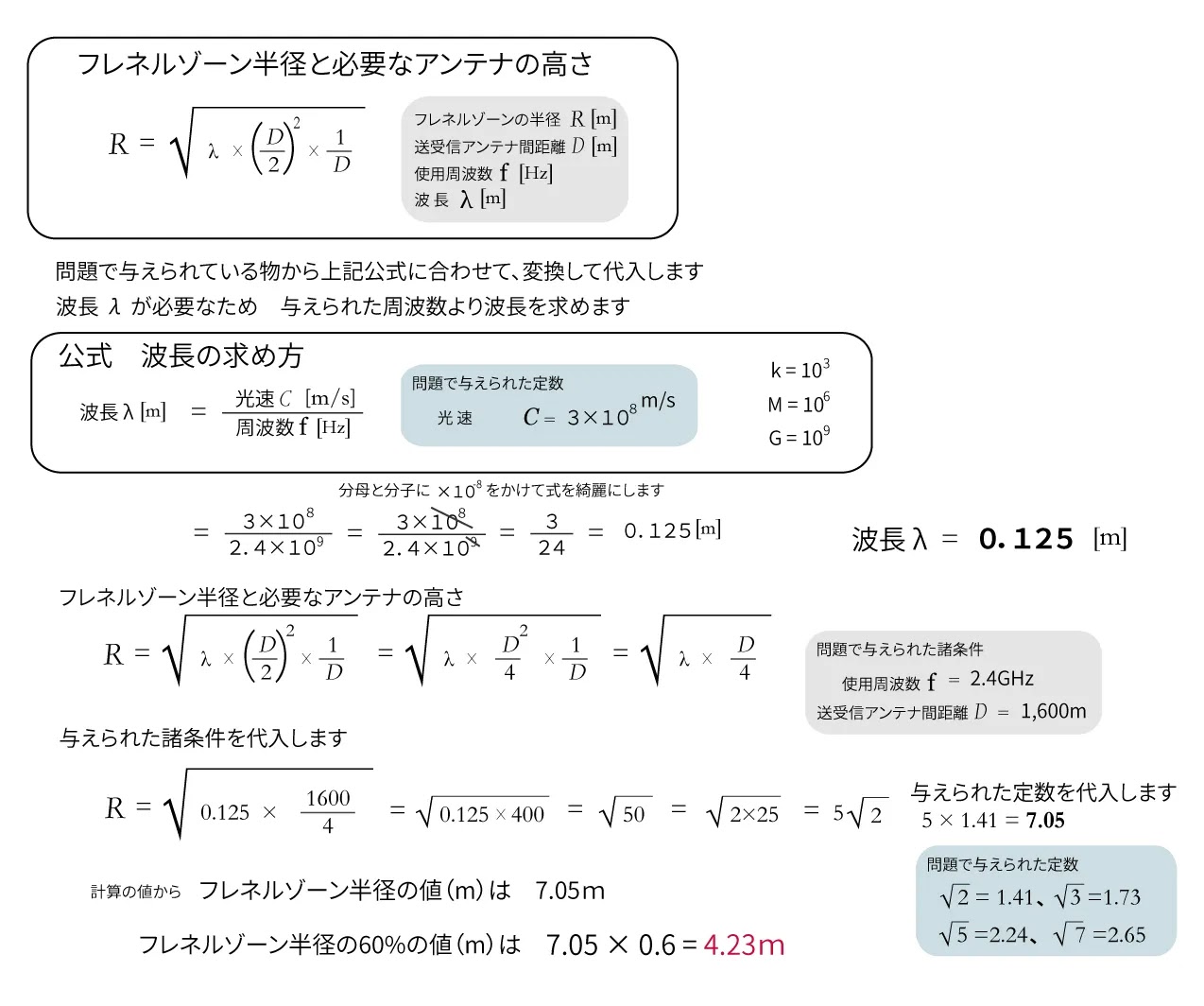

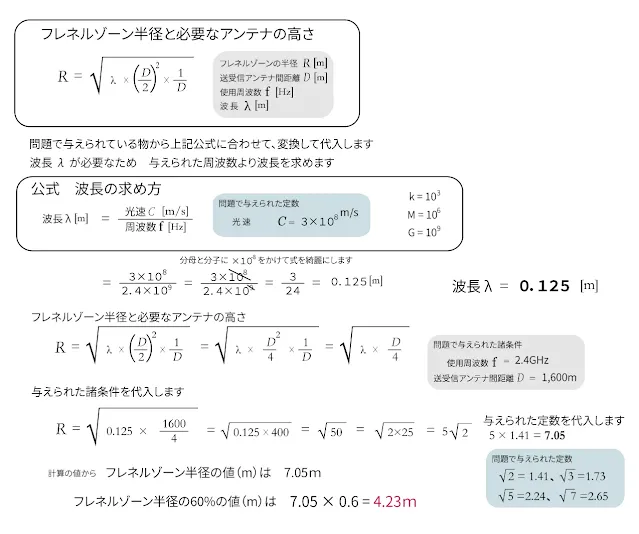

問題２の計算
したがって、答えは「a. 4.2m」です。



※本番のCBT試験の画面上に表示される電卓機能を使用することが可能（電卓の持込は不可）

この計算問題が出題されている模擬試験は
「一等無人航空機操縦士 学科試験 模擬試験 サイト内リンク」で公開しています。
チャレンジしてみてください。
